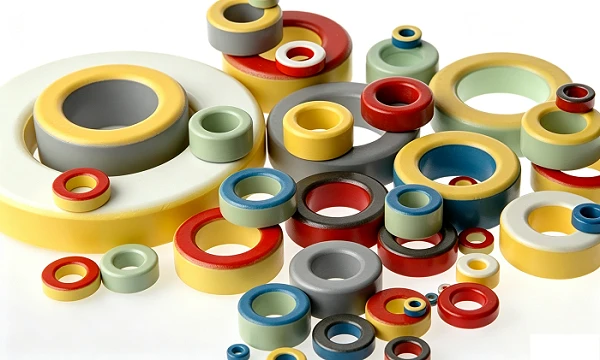

T157-2 แกนวงแหวนผงเหล็ก

Shaanxi Magason-Tech Electronics Co., Ltd. เป็นหนึ่งในผู้ผลิตชั้นนำและซัพพลายเออร์ของแกนวงแหวนผงเหล็ก t157-2 ในประเทศจีน เรามุ่งมั่นที่จะนำเสนอผลิตภัณฑ์ที่กำหนดเองคุณภาพสูงด้วยราคาที่แข่งขันได้ โปรดอย่าลังเลที่จะซื้อแกนแหวนผงเหล็กพรีเมี่ยม t157-2 จำนวนมากจากโรงงานของเรา นอกจากนี้ยังมีตัวอย่างฟรีอีกด้วย

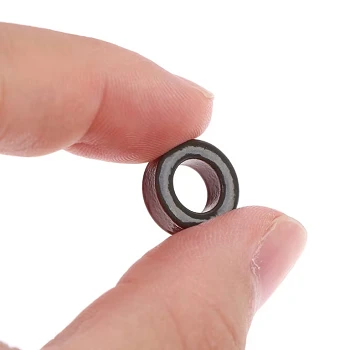

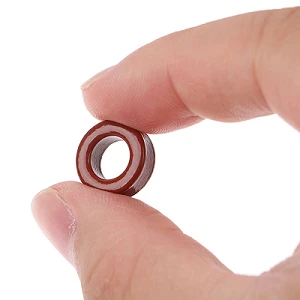

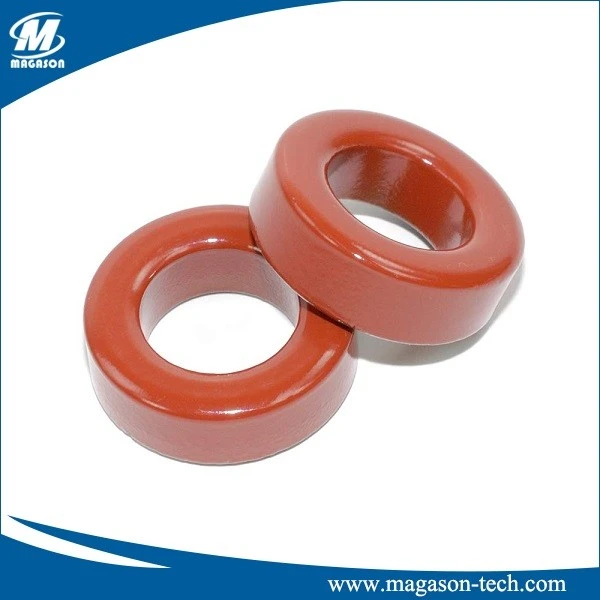

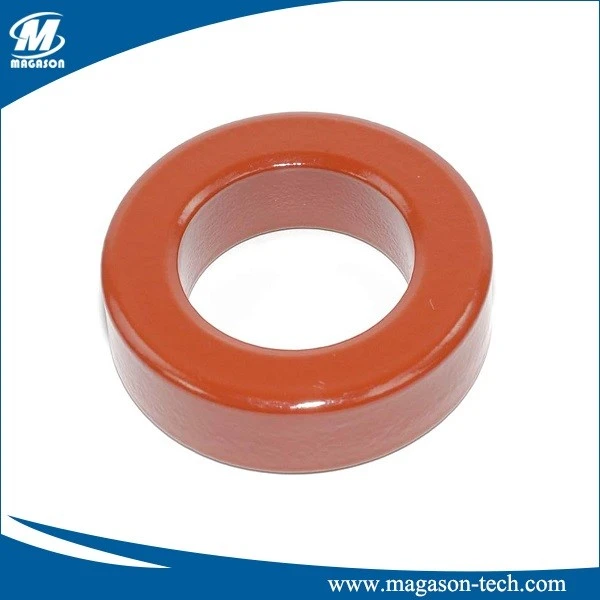

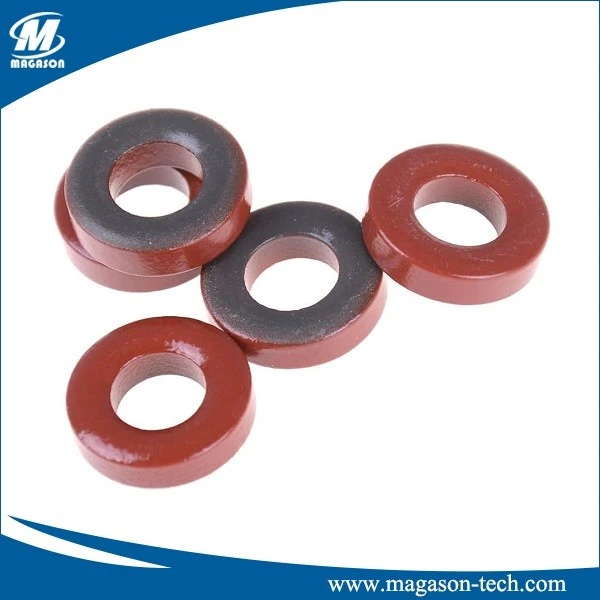

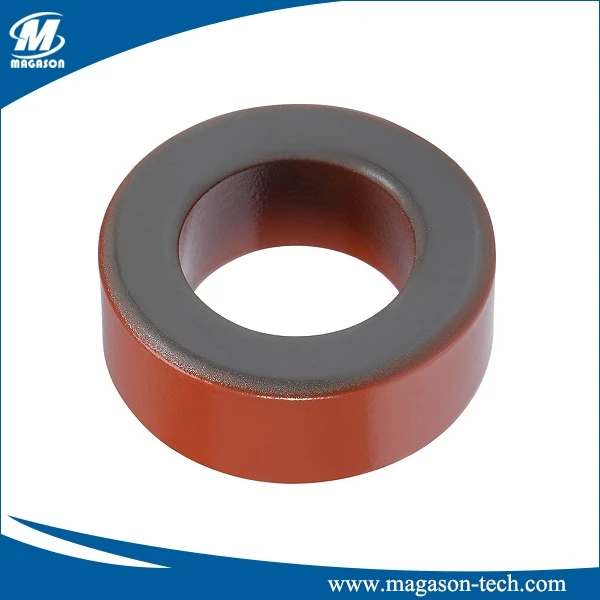

แกนแหวนผงเหล็ก T157-2 เป็นวัสดุแกนแม่เหล็กผงที่นิยมใช้กันอย่างแพร่หลายสำหรับตัวเหนี่ยวนำขดลวด toroidal โดดเด่นด้วยการเคลือบพื้นผิวอีพ๊อกซี่สีแดงเทา ด้วยคุณสมบัติแม่เหล็กที่เสถียรและประสิทธิภาพ DC ไบแอสที่ยอดเยี่ยม ทำให้กลายเป็นตัวเลือกที่ต้องการสำหรับแหล่งจ่ายไฟแบบสวิตชิ่ง การกรอง EMI และโครงการตัวเหนี่ยวนำกักเก็บพลังงาน





แกนแม่เหล็กซีรีส์แกนวงแหวนผงเหล็ก T157-2 แตกต่างจากแกนเฟอร์ไรต์สังกะสีแมงกานีสแบบดั้งเดิมซึ่งสร้างจากผงโลหะผสมเหล็กหุ้มฉนวนขนาดกะทัดรัด โครงสร้างวัสดุภายในที่เป็นเอกลักษณ์นี้ทำให้ประสิทธิภาพไบอัสกระแสตรงที่โดดเด่นของ 2 คอร์และความหนาแน่นของฟลักซ์อิ่มตัวสูง ข้อดีดังกล่าวทำให้มีโอกาสน้อยที่จะเกิดความอิ่มตัวของแม่เหล็กแม้อยู่ภายใต้กระแส DC ที่ทับซ้อนกันขนาดใหญ่ ซึ่งเป็นปัญหาที่พบบ่อยในการออกแบบวงจรจ่ายไฟ







หมายเลขผสมวัสดุ	ความสามารถในการซึมผ่านอ้างอิง (μe)	(+พีพีเอ็ม/ องศา ) อุณหภูมิ โคฟ. ของระดับการใช้งาน	ความสามารถในการซึมผ่านด้วย DC Bias HDC=50 Oersteds@10kHz		รหัสสี
			%μ0	μมีประสิทธิภาพ
-1	20	280	/	/	สีฟ้า/สีฟ้า
-2	10	100	100	10	แดง/เทา
-2/93	10	100	100	10	สีเทา/แดง
-3	35	370	/	/	สีเทา/สีฟ้า
-6	8.5	35	/	/	สีเหลือง/สีฟ้า
-7	9.0	30	/	/	สีขาว/สีฟ้า
-8	35	300	91	32	สีเหลือง/สีแดง
...					...











ฟังก์ชั่นหลักของแกนแหวนผงเหล็ก T157-2



• สร้างตัวเหนี่ยวนำพลังงานเพื่อกักเก็บพลังงานและปรับกระแสให้เรียบ



• ลดสัญญาณรบกวน EMI ความถี่สูงบนสายไฟ



• กรองสัญญาณกระเพื่อม AC ที่ปะปนอยู่ในวงจรไฟฟ้ากระแสตรง



• รักษาความเหนี่ยวนำให้คงที่ภายใต้กระแส DC ซ้อนทับ



• ลดสัญญาณรบกวนจากการรั่วไหลของสนามแม่เหล็กภายในอุปกรณ์อิเล็กทรอนิกส์สำเร็จรูป







✅ รักษาความเหนี่ยวนำให้คงที่แม้จะมีโหลด DC จำนวนมาก ลดอัตราความล้มเหลวของผลิตภัณฑ์

✅ ทำงานได้อย่างน่าเชื่อถือภายใต้การทำงานที่อุณหภูมิสูงเป็นเวลานาน ช่วยยืดอายุการใช้งานของอุปกรณ์ปลายทาง

✅ การรั่วไหลของฟลักซ์แม่เหล็กต่ำ ทำให้การออกแบบ EMC อุปกรณ์ต่อพ่วงของบอร์ด PCB ของคุณง่ายขึ้น

✅ เคลือบฉนวนสีแดง-เทาเป็นมิตรกับกระบวนการม้วนแบบอัตโนมัติหรือแบบแมนนวล

✅ พอดีกับการผลิตจำนวนมาก ความสม่ำเสมอของชุดวัสดุที่มั่นคง ✅ความเข้ากันได้ของความถี่กว้าง ครอบคลุมความถี่ในการทำงานของแหล่งจ่ายไฟสลับทั่วไป















1. ถาม: เกรด -2 หมายถึงอะไร?
A: -2 คือรหัสเกรดวัสดุ ซึ่งย่อมาจากความสามารถในการซึมผ่านของ μ=10 ซึ่งกำหนดการสูญเสียแกนกลางและคุณสมบัติ DC‑bias



2. ถาม: แกนผงเหล็ก -2 แตกต่างจากแกนเฟอร์ไรต์อย่างไร
ตอบ: มีความหนาแน่นของฟลักซ์ความอิ่มตัวที่สูงกว่า รักษาความเหนี่ยวนำได้ดีกว่าภายใต้กระแสไฟฟ้า DC ขนาดใหญ่ และมีโอกาสน้อยที่จะอิ่มตัว



3. ถาม: แนะนำช่วงความถี่ใด?
A: 10kHz‑500kHz เหมาะอย่างยิ่งสำหรับการสลับแหล่งจ่ายไฟและตัวแปลง DC‑DC



4. ถาม: ทำไมต้องเคลือบอีพ็อกซี่สีแดงเทา?
ตอบ: เพื่อเป็นฉนวน ทนต่อการขีดข่วนและการกัดกร่อน ปกป้องสายไฟระหว่างการพันขดลวด



5. ถาม: สามารถทำงานที่อุณหภูมิสูงได้หรือไม่?
ก. ใช่. อุณหภูมิคูรีประมาณ 450 องศา เสถียรสำหรับอุปกรณ์อุตสาหกรรมที่มีอายุการใช้งานยาวนาน



6. ถาม: แอปพลิเคชันทั่วไปมีอะไรบ้าง?
ตอบ: ตัวเหนี่ยวนำแบบทอรอยด์กำลัง, ตัวกรองกำลัง, BMS, เครื่องชาร์จและวงจรปราบปราม EMI อุตสาหกรรม
