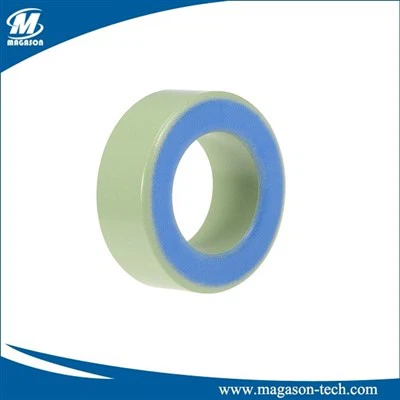

แกนผงเหล็กมักใช้ในการแปลงพลังงานแอปพลิเคชันตัวกรองบรรทัดและแอพพลิเคชั่นความถี่วิทยุ บ่อยครั้งที่แกนผงเหล็กแทนที่แกนเฟอร์ไรต์ แกนเฟอร์ไรต์มีการซึมผ่านสูงดังนั้นจึงต้องมีช่องว่างของอากาศเพื่อลดการซึมผ่านนี้ ช่องว่างทางอากาศนี้มีข้อเสียของการสูญเสียพลังงานซึ่งนำไปสู่ความเสี่ยงของจุดร้อน
แกนผงเหล็กไม่จำเป็นต้องมีช่องว่างอากาศเพิ่มเติม ลักษณะของแกนผงเหล็กลดการสูญเสียพลังงาน นอกจากนี้ความหนาแน่นฟลักซ์ความอิ่มตัวในแกนเฟอร์ไรต์อยู่ที่ประมาณ 400 ตันและลดลงตามอุณหภูมิ แกนผงเหล็กมีความหนาแน่นฟลักซ์ความอิ่มตัวมากกว่า 1t

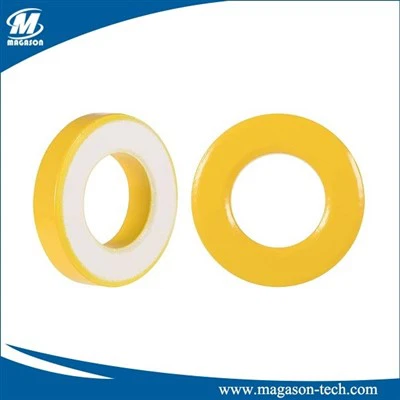

-26 วัสดุ
- วัสดุผสมผงเหล็กคาร์บอนิล
- เหมาะสำหรับค่าใช้จ่ายสำหรับการแปลงพลังงานและแอปพลิเคชันตัวกรองสายที่หลากหลาย
- ความสามารถในการซึมผ่านสูงเหมาะสำหรับการช็อก PFC<50 KHz
- การซึมผ่าน75μ
- หนึ่งในวัสดุการแปลงพลังงานที่ระบุไว้อย่างกว้างขวางที่สุด
การระบุผลิตภัณฑ์:
เลขที่KT 50 - 52 B
a b c d
A: คอร์ Toroidal
B: ขนาดหลัก (นิ้ว)
C: วัสดุ
D: ความสูง
| หมายเลขผสมวัสดุ | การซึมผ่านอ้างอิง (μe) | (+ppm\/ องศา) อุณหภูมิ Coef. ของ Perm |
การซึมผ่านด้วย dc bias hdc =50 oersteds@10khz | รหัสสี | |
| %μ0 | μมีประสิทธิภาพ | ||||
| -1 | 20 | 280 | / | / | สีน้ำเงิน\/สีฟ้า |
| -2 | 10 | 100 | 100 | 10 | สีแดง\/เทา |
| -2/93 | 10 | 100 | 100 | 10 | สีเทา\/แดง |
| -3 | 35 | 370 | / | / | สีเทา\/สีฟ้า |
| -6 | 8.5 | 35 | / | / | สีเหลือง\/สีฟ้า |
| -7 | 9.0 | 30 | / | / | สีขาว\/สีฟ้า |
| -8 | 35 | 300 | 91 | 32 | สีเหลือง\/แดง |
| ... | ... | ||||
คุณสมบัติ
- ความหนาแน่นฟลักซ์สูงสุดสูง
- ต้นทุนต่ำ
- ความสามารถในการจัดเก็บพลังงานขนาดใหญ่
แอปพลิเคชัน:
- chockes ความถี่สูง
- chockes เอาท์พุทสำหรับการสลับแหล่งจ่ายไฟ
- ดำเนินการฟิลเตอร์เสียงเอ็มไอ
