Shaanxi Magason-Tech Electronics Co., Ltd. เป็นหนึ่งในผู้ผลิตชั้นนำและซัพพลายเออร์ของแกนเฟอร์ไรต์รูปร่าง ee สำหรับหม้อแปลง smps ในประเทศจีน เรามุ่งมั่นที่จะนำเสนอผลิตภัณฑ์ที่กำหนดเองคุณภาพสูงด้วยราคาที่แข่งขันได้ โปรดอย่าลังเลที่จะซื้อแกนเฟอร์ไรต์รูปร่าง ee พรีเมี่ยมจำนวนมากสำหรับหม้อแปลง smps จากโรงงานของเรา นอกจากนี้ยังมีตัวอย่างฟรีอีกด้วย
ภาพรวมผลิตภัณฑ์

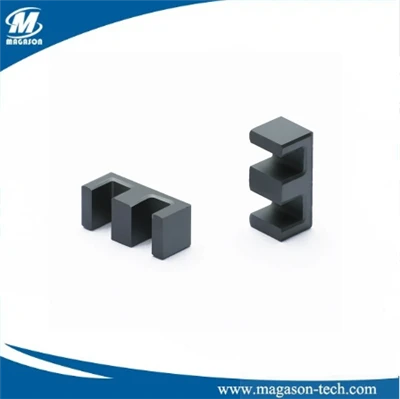

แกนเฟอร์ไรต์รูปร่าง EE เป็นส่วนประกอบแม่เหล็กอ่อน MnZn{0}} ประสิทธิภาพสูงที่ออกแบบมาเป็นพิเศษสำหรับหม้อแปลง SMPS ความถี่สูง-
โดยมีการสูญเสียแกนกลางต่ำ ความหนาแน่นฟลักซ์อิ่มตัวสูง การซึมผ่านของแม่เหล็กที่เสถียร และเสถียรภาพทางความร้อนที่ดีเยี่ยม
เหมาะสำหรับ flyback, forward, LLC และโทโพโลยี SMPS อื่นๆ เพื่อให้ได้การแปลงพลังงานที่มีประสิทธิภาพสูง-
เราให้การสนับสนุนทางเทคนิคตลอดอายุการใช้งาน-เพื่อช่วยให้วิศวกรเสร็จสิ้นการออกแบบ การตรวจสอบ และการผลิตจำนวนมากได้อย่างรวดเร็ว
1. สินค้ามาตรฐาน
ทำไมถึงเลือกพวกเรา
ทำไมต้องเลือกผลิตภัณฑ์ของเรา
แกนเฟอร์ไรต์ EE มาตรฐานครบชุดในสต็อกปกติ ช่วงรุ่น:
EE8.3, EE10, EE13, EE16, EE19, EE22, EE25, EE30, EE35, EE40, EE55, EE65.
เกรดวัสดุมาตรฐาน:
PC40, PC44, N87 (ปรับให้เหมาะสมสำหรับแอปพลิเคชัน SMPS 20kHz–500kHz)
เป็นไปตามขนาดมาตรฐานสากล IEC 60205
จัดส่งเป็นคู่ (E สองชิ้นต่อชุด) พร้อมสำหรับการประกอบหม้อแปลง รูปลักษณ์ที่มั่นคง ขนาดสม่ำเสมอ และประสิทธิภาพแม่เหล็กที่เชื่อถือได้
2. ความสามารถในการปรับแต่ง
โซลูชันที่กำหนดเองของ OEM และ ODM รองรับลูกค้าอุตสาหกรรม
เกรดวัสดุที่กำหนดเอง
ปรับการซึมผ่าน ลักษณะการสูญเสีย และความเสถียรของอุณหภูมิ
การประมวลผลช่องว่างอากาศที่แม่นยำ
บดเพื่อกำหนดเป้าหมายค่า AL เพื่อความเสถียรของการเหนี่ยวนำที่ดีขึ้น
การปรับแต่งมิติข้อมูลที่ไม่ใช่-มาตรฐาน:
บดเพื่อกำหนดเป้าหมายค่า AL เพื่อความเสถียรของการเหนี่ยวนำที่ดีขึ้น
การรักษาพื้นผิว
การขัดลบคม -การทำความสะอาดที่สูง และการเคลือบป้องกัน-ความชื้น
โซลูชันครบวงจร-เดียว

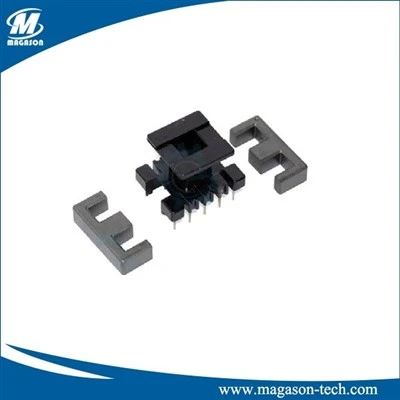

จับคู่การออกแบบกระสวยและการจัดหาการประกอบหม้อแปลง..
3. ทำตารางพารามิเตอร์ให้สมบูรณ์
ข้อมูลจำเพาะพื้นฐาน
| รายการ | พารามิเตอร์มาตรฐาน |
|---|---|
| วัสดุหลัก | พาวเวอร์เฟอร์ไรต์ MnZn (PC40 / PC44 / N87) |
| ความถี่ในการทำงาน | 20กิโลเฮิร์ตซ์ – 500กิโลเฮิร์ตซ์ |
| อุณหภูมิในการทำงาน | -40 องศาถึง +125 องศา |
| อุณหภูมิในการจัดเก็บ | -25 องศาถึง +85 องศา |
| ความสามารถในการซึมผ่านเริ่มต้น μi | 2000–2500 (PC40) |
| ความอิ่มตัวของฟลักซ์ความหนาแน่น Bs | มากกว่าหรือเท่ากับ 510mT (10kHz, 25 องศา ) |
| คอร์ลอส พีซีวี | น้อยกว่าหรือเท่ากับ 410kW/m³ (100kHz, 200mT, 100 องศา ) |
| ความอดทนมิติ | ±0.05มม. – ±0.3มม. (ตามขนาด) |
| ความอดทนต่อค่าอัล | ±25% (มาตรฐาน), ±15% (ช่องว่างแบบกำหนดเอง) |
พารามิเตอร์ที่มีประสิทธิภาพหลัก (ทั่วไป)
| พิมพ์ | เอ๋(มม.²) | เลอ(มิลลิเมตร) | เว(มม.) | อัล(nH/N²) |
|---|---|---|---|---|
| EE13 | 21.0 | 21.6 | 454 | 1350 |
| EE16 | 32.0 | 26.4 | 845 | 1650 |
| EE19 | 43.6 | 31.8 | 1386 | 1950 |
| EE25 | 61.6 | 40.0 | 2464 | 2300 |
| EE30 | 91.0 | 49.2 | 4477 | 2800 |
| EE40 | 164.0 | 66.0 | 10824 | 3600 |
วัสดุเกี่ยวกับแกนเฟอร์ไรต์

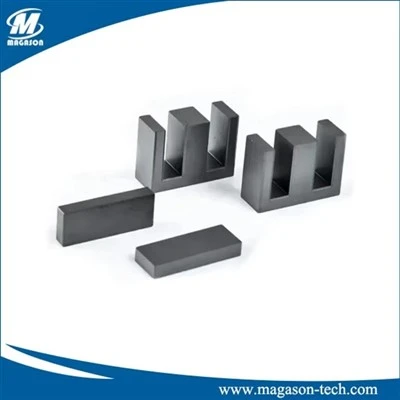

pC40
เหมาะสำหรับหม้อแปลงความถี่ปานกลางต่ำที่มีอัตราส่วนต้นทุนประสิทธิภาพดีเยี่ยม
พีซี44
การสูญเสียพลังงานต่ำและอุณหภูมิที่เพิ่มขึ้นต่ำ เหมาะสำหรับการใช้งานความถี่ปานกลาง-สูง
พีซี95
ความหนาแน่นของฟลักซ์อิ่มตัวสูง ทนต่ออุณหภูมิสูงได้ดี และการเสื่อมประสิทธิภาพต่ำ สำหรับหม้อแปลงไฟฟ้ากำลังสูงความถี่สูงระดับไฮเอนด์
แผ่นข้อมูลพารามิเตอร์ที่สมบูรณ์
พารามิเตอร์ทั้งหมดของแกนเฟอร์ไรต์หม้อแปลงชนิด EE ของเราได้รับการวัดอย่างแม่นยำด้วยอุปกรณ์ทดสอบระดับมืออาชีพ ข้อมูลมีความถูกต้องและตรวจสอบย้อนกลับได้ เหมาะสำหรับการออกแบบวงจรของวิศวกร การคำนวณพารามิเตอร์ และการรวบรวม BOM
