เฮ้ ในฐานะซัพพลายเออร์ของตัวเหนี่ยวนำ toroidal ฉันมักจะถูกถามเกี่ยวกับความสามารถในการจัดการพัลส์ปัจจุบันของส่วนประกอบที่ดีเหล่านี้ ดังนั้นเรามาดำน้ำในและสำรวจความสามารถนี้หมายถึงความมุ่งมั่นอย่างไรและทำไมมันถึงสำคัญ

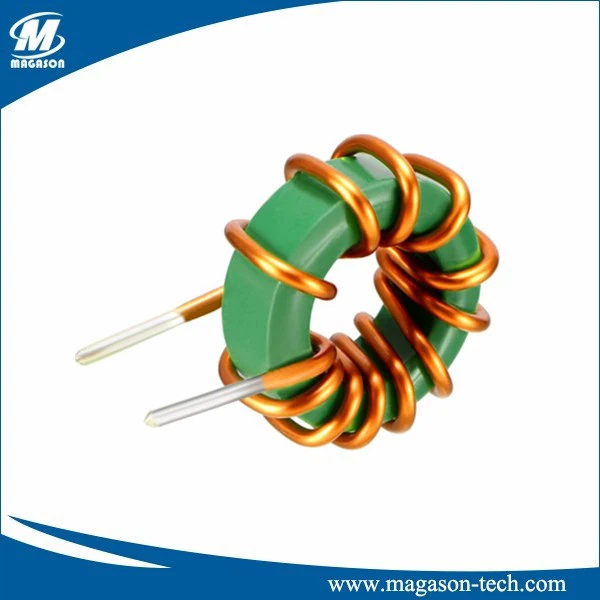

ก่อนอื่นตัวเหนี่ยวนำ toroidal คืออะไร? มันเป็นตัวเหนี่ยวนำชนิดหนึ่งที่ใช้ toroid - แกนรูปโดนัท ตัวเหนี่ยวนำเหล่านี้ค่อนข้างเป็นที่นิยมในวงจรอิเล็กทรอนิกส์ต่าง ๆ เนื่องจากการเหนี่ยวนำสูง, สัญญาณรบกวนแม่เหล็กไฟฟ้าต่ำ (EMI) และขนาดกะทัดรัด คุณสามารถตรวจสอบของเราตัวเหนี่ยวนำขดลวด ToroidalและToroid Core Inductorบนเว็บไซต์ของเราเพื่อให้เข้าใจถึงสิ่งที่พวกเขามีลักษณะและวิธีการใช้งาน
ตอนนี้เรามาพูดถึงกระแสชีพจร กระแสพัลส์เป็นระยะเวลาสั้น ๆ สูง - กระแสไฟแอมพลิจูดที่ไหลผ่านวงจร มันแตกต่างจากกระแสต่อเนื่องซึ่งไหลอย่างต่อเนื่องเมื่อเวลาผ่านไป ในแอปพลิเคชันหลายอย่างเช่น Switch - Mode Power Supplies เครื่องขยายเสียงและวงจร RF ตัวเหนี่ยวนำ toroidal ต้องจัดการกระแสพัลส์เหล่านี้
ความสามารถในการจัดการกระแสชีพจรของตัวเหนี่ยวนำ toroidal หมายถึงปริมาณกระแสชีพจรสูงสุดที่ตัวเหนี่ยวนำสามารถจัดการได้โดยไม่ต้องมีการย่อยสลายอย่างมีนัยสำคัญในประสิทธิภาพ กำลังการผลิตนี้มีความสำคัญเนื่องจากถ้าตัวเหนี่ยวนำอยู่ภายใต้กระแสชีพจรที่เกินความสามารถในการจัดการมันอาจนำไปสู่ปัญหามากมาย ตัวอย่างเช่นตัวเหนี่ยวนำอาจร้อนเกินไปซึ่งสามารถทำลายฉนวนและลดอายุการใช้งาน นอกจากนี้ยังอาจทำให้เกิดการเปลี่ยนแปลงในค่าการเหนี่ยวนำของตัวเหนี่ยวนำซึ่งสามารถทำให้ประสิทธิภาพของวงจรทั้งหมดยุ่งเหยิง
ดังนั้นความสามารถในการจัดการกระแสชีพจรจะถูกกำหนดอย่างไร? มีหลายปัจจัยที่เข้ามาเล่น
วัสดุหลัก
วัสดุหลักของตัวเหนี่ยวนำ toroidal มีผลกระทบอย่างมากต่อความสามารถในการจัดการกระแสชีพจร วัสดุหลักที่แตกต่างกันมีคุณสมบัติแม่เหล็กที่แตกต่างกันเช่นการซึมผ่านและความหนาแน่นฟลักซ์ความอิ่มตัว
การซึมผ่านเป็นตัวชี้วัดว่าสามารถสร้างสนามแม่เหล็กได้อย่างง่ายดายในวัสดุหลัก การซึมผ่านที่สูงขึ้นหมายความว่าตัวเหนี่ยวนำสามารถเก็บพลังงานแม่เหล็กมากขึ้นสำหรับกระแสที่กำหนด อย่างไรก็ตามหากกระแสสูงเกินไปแกนสามารถไปถึงจุดที่อิ่มตัว ความอิ่มตัวเกิดขึ้นเมื่อสนามแม่เหล็กในแกนกลางไม่สามารถเพิ่มได้อีกต่อไปไม่ว่ากระแสจะเพิ่มขึ้นเท่าใด
ความหนาแน่นฟลักซ์อิ่มตัวคือความหนาแน่นฟลักซ์แม่เหล็กสูงสุดที่วัสดุหลักสามารถรองรับได้ก่อนที่จะอิ่มตัว เมื่อแกนกลางอิ่มตัวการเหนี่ยวนำของตัวเหนี่ยวนำจะลดลงอย่างมีนัยสำคัญและไม่สามารถทำงานได้อย่างถูกต้องอีกต่อไป วัสดุที่มีความหนาแน่นฟลักซ์ความอิ่มตัวสูงเช่นแกนเหล็กผงโดยทั่วไปจะดีกว่าในการจัดการกระแสน้ำพัลส์สูงเพราะสามารถทนต่อสนามแม่เหล็กที่สูงขึ้นได้โดยไม่ต้องอิ่มตัว
จำนวนเทิร์น
จำนวนการหมุนของสายรอบแกน toroid ยังส่งผลต่อความสามารถในการจัดการกระแสชีพจร การเพิ่มจำนวนการเลี้ยวเพิ่มการเหนี่ยวนำของตัวเหนี่ยวนำ อย่างไรก็ตามมันยังเพิ่มความต้านทานของลวดซึ่งสามารถนำไปสู่การกระจายพลังงานมากขึ้นเมื่อกระแสไหลผ่านตัวเหนี่ยวนำ
เมื่อต้องรับมือกับกระแสชีพจรจะต้องมีความสมดุล การเลี้ยวน้อยเกินไปอาจส่งผลให้ตัวเหนี่ยวนำมีการเหนี่ยวนำต่ำซึ่งอาจไม่เหมาะสำหรับการใช้งาน ในทางกลับกันการเลี้ยวมากเกินไปอาจทำให้เกิดการสูญเสียพลังงานมากเกินไปและความร้อนสูงเกินไปเมื่อกระแสพัลส์ไหล
เครื่องวัดลวด
มาตรวัดลวดหรือความหนาของลวดที่ใช้ในตัวเหนี่ยวนำเป็นอีกปัจจัยสำคัญ ลวดที่หนาขึ้นมีความต้านทานต่ำกว่าซึ่งหมายความว่าสามารถส่งกระแสไฟฟ้าได้มากขึ้นโดยไม่ต้องให้ความร้อนมาก
เมื่อออกแบบตัวเหนี่ยวนำ toroidal สำหรับแอปพลิเคชั่นกระแสพัลส์สูงมักจะต้องการมาตรวัดลวดที่หนาขึ้น อย่างไรก็ตามการใช้ลวดที่หนาขึ้นยังสามารถทำให้ตัวเหนี่ยวนำมีขนาดใหญ่ขึ้นและมีราคาแพงกว่า ดังนั้นอีกครั้งการค้า - ปิดจะต้องทำระหว่างกำลังการผลิตปัจจุบันและขนาดและค่าใช้จ่ายของตัวเหนี่ยวนำ
อุณหภูมิสูงขึ้น
การเพิ่มขึ้นของอุณหภูมินั้นสัมพันธ์กับความสามารถในการจัดการกระแสชีพจร เมื่อกระแสชีพจรไหลผ่านตัวเหนี่ยวนำลวดและแกนความร้อนขึ้นเนื่องจากการสูญเสียความต้านทานในลวดและการสูญเสีย hysteresis ในแกน
ตัวเหนี่ยวนำจะต้องได้รับการออกแบบในลักษณะที่อุณหภูมิสูงขึ้นในระหว่างการเต้นของชีพจรอยู่ในขอบเขตที่ยอมรับได้ หากอุณหภูมิสูงเกินไปไม่เพียง แต่สามารถสร้างความเสียหายให้กับตัวเหนี่ยวนำ แต่ยังส่งผลกระทบต่อประสิทธิภาพของส่วนประกอบอื่น ๆ ในวงจร
การคำนวณความสามารถในการจัดการกระแสชีพจร
การคำนวณความสามารถในการจัดการพัลส์ที่แน่นอนของตัวเหนี่ยวนำ toroidal อาจค่อนข้างซับซ้อน มันมักจะเกี่ยวข้องกับการใช้แบบจำลองทางคณิตศาสตร์ที่คำนึงถึงปัจจัยที่กล่าวถึงข้างต้น
วิธีการทั่วไปอย่างหนึ่งคือการใช้แผ่นข้อมูลของตัวเหนี่ยวนำ ผู้ผลิตมักให้ข้อมูลเกี่ยวกับกระแสความอิ่มตัวของตัวเหนี่ยวนำซึ่งเกี่ยวข้องกับความสามารถในการจัดการกระแสชีพจร กระแสอิ่มตัวเป็นกระแสต่อเนื่องสูงสุดที่ตัวเหนี่ยวนำสามารถพกพาได้ก่อนการเหนี่ยวนำจะลดลงตามเปอร์เซ็นต์ที่แน่นอน (โดยปกติ 10% หรือ 20%)
อย่างไรก็ตามสิ่งสำคัญคือต้องทราบว่ากระแสความอิ่มตัวที่ระบุในแผ่นข้อมูลนั้นมีไว้สำหรับกระแสต่อเนื่อง เมื่อจัดการกับกระแสชีพจรสถานการณ์จะแตกต่างกันเล็กน้อยเนื่องจากชีพจรมีระยะเวลาสั้น ๆ ในบางกรณีตัวเหนี่ยวนำสามารถจัดการกระแสชีพจรที่สูงกว่ากระแสอิ่มตัวในช่วงเวลาสั้น ๆ โดยไม่ต้องอิ่มตัว
อีกวิธีหนึ่งในการประเมินความสามารถในการจัดการกระแสชีพจรคือการทดสอบ คุณสามารถให้ตัวเหนี่ยวนำเป็นชุดของกระแสชีพจรของแอมพลิจูดและระยะเวลาที่แตกต่างกันและวัดประสิทธิภาพเช่นการเปลี่ยนแปลงของการเหนี่ยวนำและการเพิ่มขึ้นของอุณหภูมิ สิ่งนี้สามารถทำให้คุณมีความคิดที่ดีขึ้นว่าตัวเหนี่ยวนำจะทำงานอย่างไรภายใต้สภาวะปัจจุบันของพัลส์โลก
เหตุใดความสามารถในการจัดการกระแสชีพจรจึงมีความสำคัญ
ในการใช้งานจริง - โลกความสามารถในการจัดการพัลส์ปัจจุบันของตัวเหนี่ยวนำ toroidal สามารถสร้างหรือทำลายประสิทธิภาพของวงจร
ในการสวิตช์ - ซัพพลายโหมด Power ตัวอย่างเช่นตัวเหนี่ยวนำจะต้องจัดการกระแสพัลส์ความถี่สูง หากตัวเหนี่ยวนำไม่สามารถจัดการกับพัลส์เหล่านี้แหล่งจ่ายไฟอาจไม่เสถียรและแรงดันเอาต์พุตอาจผันผวน สิ่งนี้สามารถนำไปสู่ความผิดปกติในอุปกรณ์ที่ขับเคลื่อนโดยอุปทาน
ในแอมพลิฟายเออร์เสียงตัวเหนี่ยวนำจะใช้ในการกรองความถี่ที่ไม่พึงประสงค์ หากตัวเหนี่ยวนำอิ่มตัวเนื่องจากกระแสพัลส์สูงจากสัญญาณเสียงดังอาจทำให้เกิดการบิดเบือนในเอาท์พุทเสียงส่งผลให้คุณภาพเสียงไม่ดี
ดังนั้นเมื่อเลือกตัวเหนี่ยวนำ toroidal สำหรับการใช้งานของคุณมันเป็นสิ่งสำคัญที่จะต้องพิจารณาความสามารถในการจัดการพัลส์ในปัจจุบันอย่างระมัดระวัง ตรวจสอบให้แน่ใจว่าตัวเหนี่ยวนำที่คุณเลือกสามารถจัดการกระแสชีพจรสูงสุดที่มีแนวโน้มที่จะพบในวงจรของคุณ
หากคุณอยู่ในตลาดสำหรับตัวเหนี่ยวนำ toroidal ที่มีคุณภาพสูงพร้อมความสามารถในการจัดการพัลส์ที่ยอดเยี่ยมเราอยู่ที่นี่เพื่อช่วย ทีมผู้เชี่ยวชาญของเราสามารถช่วยคุณในการเลือกตัวเหนี่ยวนำที่เหมาะสมสำหรับแอปพลิเคชันเฉพาะของคุณ ไม่ว่าคุณจะต้องการไฟล์ตัวเหนี่ยวนำขดลวด ToroidalหรือToroid Core Inductorเรามีคุณครอบคลุม ติดต่อเราและเริ่มการสนทนาเกี่ยวกับความต้องการของคุณ เรากระตือรือร้นที่จะทำงานร่วมกับคุณเพื่อค้นหาโซลูชันตัวเหนี่ยวนำ toroidal ที่สมบูรณ์แบบสำหรับโครงการของคุณ
การอ้างอิง
- Grover, FW (1946) การคำนวณการเหนี่ยวนำ: สูตรการทำงานและตาราง Dover Publications
- Terman, Fe (1955) วิศวกรรมอิเล็กทรอนิกส์และวิทยุ McGraw - Hill
- Hayt, WH, & Kemmerly, JE (1986) การวิเคราะห์วงจรวิศวกรรม McGraw - Hill
